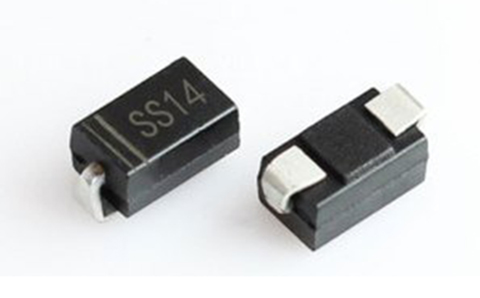

肖特基二极管的主要优点与应用【世祥电子】

更新时间:2021-09-16 10:50:00 点击次数:1652次
tag标签:

肖特基二极管的主要优点包括两个方面:


1)由于肖特基势垒高度低于PN结势垒高度,故其正向导通门限电压和正向压降都比PN结二极管低(约低0.2V)。


2)由于SBD是一种多数载流子导电器件,不存在少数载流子寿命和反向恢复问题。SBD的反向恢复时间只是肖特基势垒电容的充、放电时间,完全不同于PN结二极管的反向恢复时间。由于SBD的反向恢复电荷非常少,故开关速度非常快,开关损耗也特别小,尤其适合于高频应用。


但是,由于SBD的反向势垒较薄,并且在其表面极易发生击穿,所以反向击穿电压比较低。由于SBD比PN结二极管更容易受热击穿,反向漏电流比PN结二极管大。


肖特基二极管的主要应用:


SBD的结构及特点使其适合于在低压、大电流输出场合用作高频整流,在非常高的频率下(如X波段、C波段、S波段和Ku波段)用于检波和混频,在高速逻辑电路中用作箝位。在IC中也常使用SBD,像SBD?TTL集成电路早已成为TTL电路的主流,在高速计算机中被广泛采用。


除了普通PN结二极管的特性参数之外,用于检波和混频的SBD电气参数还包括中频阻抗(指SBD施加额定本振功率时对指定中频所呈现的阻抗,一般在200Ω~600Ω之间)、电压驻波比(一般≤2)和噪声系数等。
