贴片电阻非常小，在我们的认知当中就是一个电子元件，也是电路中的小小的配件，小得不让人察觉，但是贴片电阻的作用是非常强大的，下面世祥电子会为大家介绍贴片电阻的命名方式、封装尺寸和电阻的阻值计算方法等知识。

国内贴片电阻的命名方式：

1、5%精度的命名：RS-05K102JT

2、1%精度的命名：RS-05K1002FT

R -表示电阻

S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 -表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K -表示温度系数为100PPM，

102-5%精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102=10000Ω=1KΩ。1002是1%阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002=100000Ω=10KΩ。

J -表示精度为5%、F-表示精度为1%。

T -表示编带包装

1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。譬如：3ohm

贴片电阻封装对应的封装尺寸：

0402=1.0mmx0.5mm
0603=1.6mmx0.8mm
0805=2.0mmx1.2mm
1206=3.2mmx1.6mm
1210=3.2mmx2.5mm
1812=4.5mmx3.2mm
2225=5.6mmx6.5mm


贴片电阻功率及封装尺寸：

0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸。

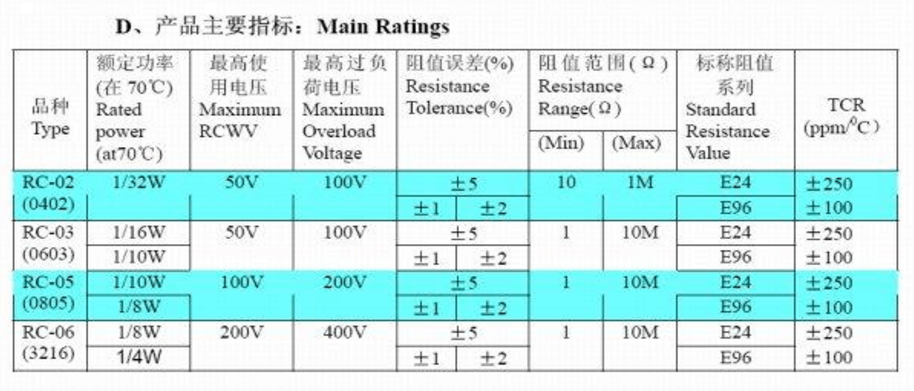

贴片电阻封装尺寸对应的功率：

0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W

用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“。”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示10000。

2、电阻上的数字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm.

3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。

贴片电阻的阻值计算方式：

贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%；

±5%精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω，这样就是5100欧，1000Ω=1KΩ，1000000Ω=1MΩ；

为了区分±5%，±1%的电阻，于是±1%的电阻常规多数用4位数来表示；

这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ。

贴片电阻体积虽小可作用却很大，如果有需要了解贴片电阻、电容、电感、二三极管产品或产品相关知识的可以联系世祥电子，我司作为一家专业的电子元件代理商，很高兴为大家服务。那么今天贴片电阻封装尺寸及命名方式知识内容就到这里，感谢大家观看。
