贴片电容失效分析：

一、抗弯曲能力（机械应力断裂）

贴片电容器的特点是能够承受较大的压应力，但抗弯曲能力比较差。器件组装过程中任何可能产生弯曲形变的操作都可能导致贴片电容开裂。

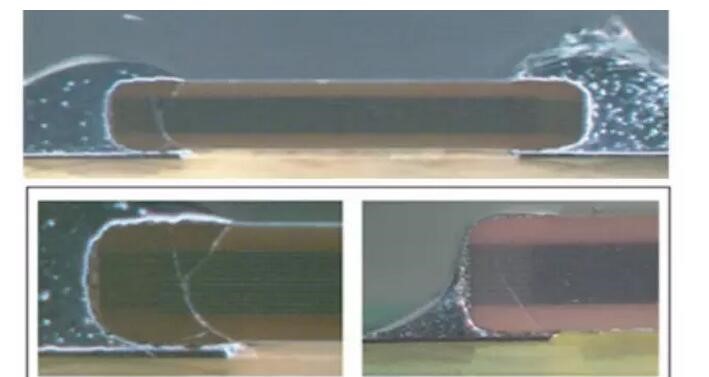

常见应力源有：工艺过程中电路板操作；流转过程中的人、设备、重力等为重要因素；通孔元器件插入/电路测试/单板分割/电路板安装/电路板点位铆接/螺丝安装等。该类裂纹一般起源于电子元器件上下金属化端，沿45℃角向器件内部扩展。该类缺陷也是实际发生最多的一种类型缺陷。

1、产生机械应力因素：

①测试探针导致PCB弯曲；

②超过PCB的弯曲度及对PCB的破裂式冲击；

③吸嘴贴装（贴装吸嘴下压压力过大及下压距离过深）及定中爪固定造成冲击；

④过多焊锡量（如一端共用焊盘）。

2、机械应力裂纹产生原理：MLCC的陶瓷体是一种脆性材料。如果PCB板受到弯曲时，它会受到一定的机械应力冲击。当应力超过MLCC的瓷体强度时，弯曲裂纹就会出现。因此这种弯曲造成的裂纹只出现在焊接之后。

2.1、PCB板弯曲时在不同位置受到的应力大小不同：元件装配接近分板点

2.2、PCB板弯曲导致的开裂（产品摆放方向）：开裂产生于产品接近或者垂直于分板线

2.3、焊锡量过多引起PCB板弯曲导致开裂：过多的焊锡量
2.4、粘合剂的选用：

2.4.1、在焊接安装电容器之前，用粘着剂将电容器固定在基板上，这将导致电容器的特性降低，除非对以因素进行合理的检查：基板的大小、粘着剂的类型和用量、硬化的温度和时间。因此用户在使用粘着剂时，要注意其用法和用量；

2.4.2、一些粘着剂会减少电容器的绝缘，粘着剂和电容器收缩率的不同会在电容器上产生应力并导致开裂，甚至板上过多或过少的粘着剂会影响元件的安装，因此在使用粘着剂时应注意以下事项。

要求粘着剂具的特性：

a .在安装和焊接过程中，粘着剂应有足够大的力来支撑板上的元件。

b .粘着剂在高温下要有充分的强度。

c .粘着剂要有良好的粘稠度。

d .粘着剂应在其使用期限前使用。

e. 粘着剂应可快速硬化。

f .粘着剂不能被杂质污染。

g .粘着剂要有很好的绝缘特性。

h .粘着剂不能有毒或不能发出有毒气体。

搬运注意事项：MLCC的陶瓷体是一种脆性材料。如果PCB板受到弯曲时，它会受到一定的机械应力冲击。在搬运使用过程中应注意以下方面：

1、贴装完毕的电路板在运输过程中板与板间隔之间采用软性防护垫进行防护（海绵、珍珠棉、纸板等）；

2、电路板在使用过程中要做到轻拿轻放，避免粗暴作业产生碰撞；

3、电路板应在软性防护垫上放置，不能随意叠加放置。
