国巨贴片电容的命名参数是什么

更新时间:2020-06-09 16:10:49 点击次数:2075次
tag标签:
国巨贴片电容是贴片电容里的一种品牌,那它的命名是以什么规律来命名的呢?下面和东莞世祥电子来看看吧!

国巨贴片电容器的命名参数包括尺寸,电容精度,贴片电容器的材料,电压,电容,端子材料和封装要求。

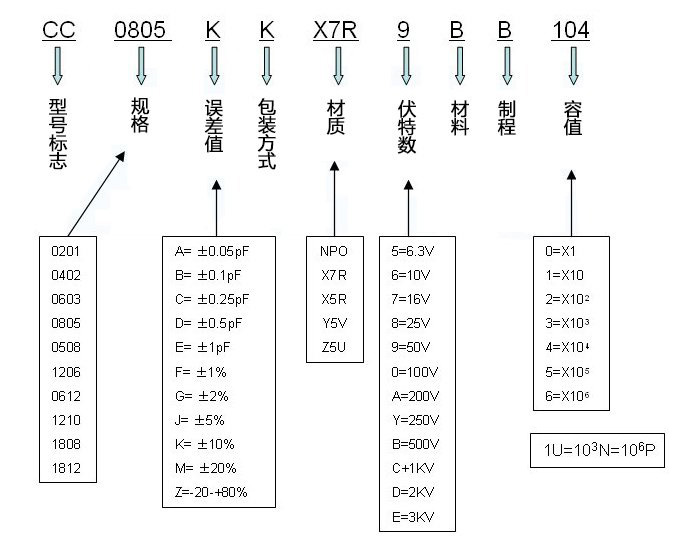

示例:Yageo 贴片电容器:CC 0805 K K X7R 9 B B 104

国巨贴片电容

[CC]:表示型号标记,它是国家巨型多层陶瓷片状电容器。  Yageo系列电容器还具有用于位移的CA和用于高频电容器的CH。


[0805]:指示尺寸,长度为0.08英寸,宽度为0.05英寸。 另外,常见的电容器尺寸包括0201、0402、0603、0805、0508、1206、0612、1210、1808、1812等。


[K]:表示误差值,电容的误差精度为±10%; 另外,A =±0.05PF,B =±0.1PF,C =±0.25PF,D =±0.5PF,F =±1%,G =±2%,J =±5%,K =±10%  ,M =±20%,Z = -20%〜80%。


[K]:表示包装方法,即7英寸塑料盘包装。  R:7英寸纸盒纸带包装;  K = 7英寸纸盒塑料带包装;  P:13英寸纸盒纸带包装;  F:13英寸纸盒塑料带包装。


[X7R]:表示电容器材料。 另外,常用的电容器材料是NPO,X5R,Y5V,Z5U。


[9]:电压为50V。  4 = 4V,5 = 6.3V,6 = 10V,7 = 16V,8 = 25V,0 = 100V,A = 200V,B = 500V,C = 1KV,D = 2KV,E = 3KV等(注意:  100V由数字0而不是字母O表示)
[B]:尖端材料是镍电极。


[B]:表示制造过程。  N = NPO;  B = 2级MLCC。


[104]:表示电容值。 前两位数字是有效数字,而第三位数字表示有多少个零。  101 = 100PF,102 = 1000PF,103 = 10,000PF,104 = 100,000PF ...等等。
