如何识别PCB上的贴片电容?

更新时间:2017-01-09 14:36:17 点击次数:4938次
tag标签:

如何识别PCB板上的贴片电容?

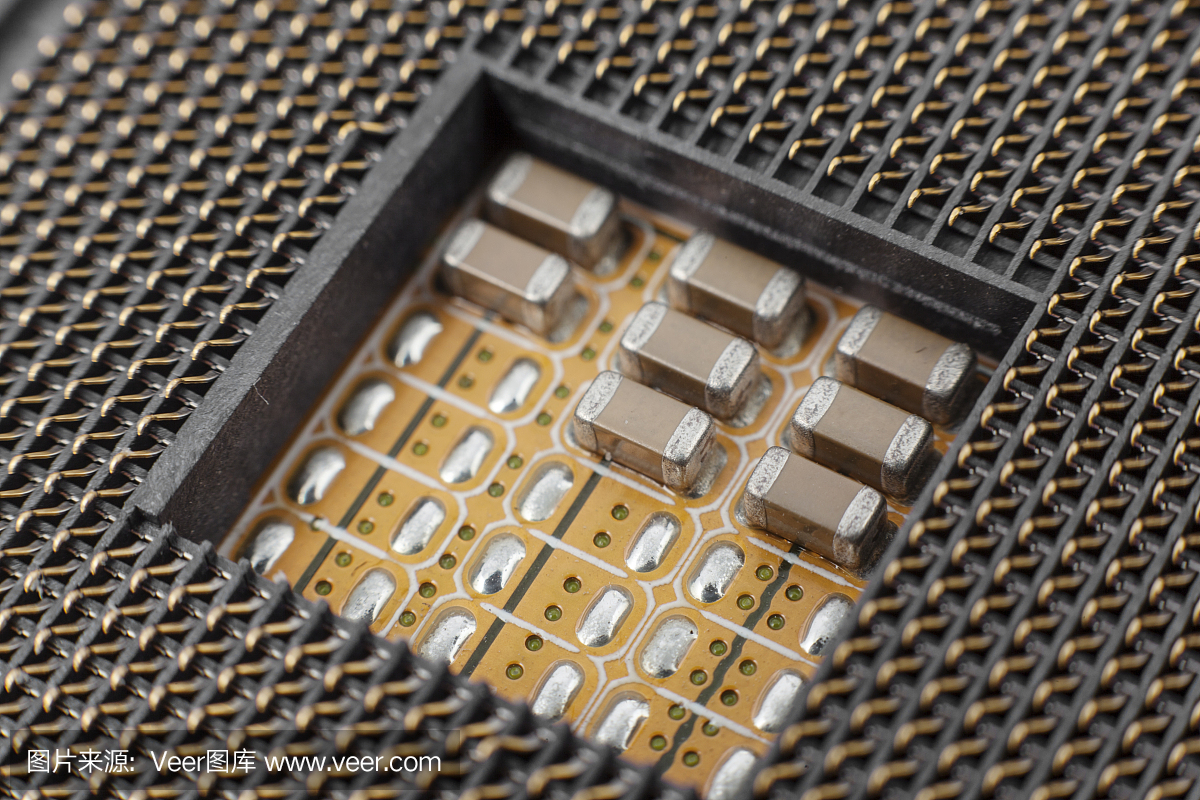

贴片电容

贴片电容由于体积小,无法印刷标示,因而通常都是在贴片生产时的料盘上有标签标示。如果是单个的贴片电容,那就要用电容测试仪测出它的容量。 没有标识的能够经过丈量电容的长宽来辨认系列类型,详细品牌之类的能够找到相同的进行比照辨认。

贴片电容全称为:多层(积层/叠层)片式陶瓷电容器,也称为贴片电容/片容。英文全称:Multi-layerceramiccapacitors。英文缩写:MLCC。 贴片电容有两种尺度表明办法,一种是以英寸为单位来表明,一种是以毫米为单位来表明,如0402系列的贴片电容, 04 表明长度是0.04 英寸,02 表明宽度0.02 英寸。

电容可分为无极性和有极性两类,无极性电容下述两类封装最为多见。

贴片的封装主要有0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W

电容电阻外形尺寸与封装的对应联系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5

电容自身的大小与封装方式无关,封装与标称功率有关。长和宽通常是用毫米表明的。可是类型是选用的英寸的表明办法。挑选适宜的封装榜首要看PCB空间,是不是能够放下这个器材。 通常来说,封装大的器材会对比廉价,小封装的器材由于加工进展要高一点,有可能会贵一点,然后封装大的电容耐压值会比封装小的同容量电容耐压值高,这些都是要根据实践的需要来挑选的。 小封装的元器材对贴装请求会高一点,比如SMT机器的精度。如手机里边的电路板,由于空间有限,作业电压低,就能够选用0402的电阻和电容,而大容量的钽电容就多为3216等大的封装。
