村田多层陶瓷电容器的基本结构

更新时间：2019-05-27 11:37:14 点击次数：4675次
tag标签：

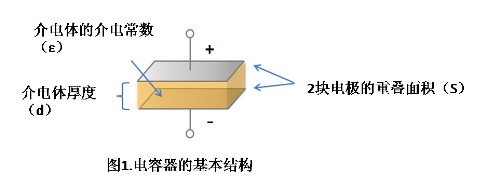

村田贴片电容器用于储存电荷，其最根本结构如图1所示-在2块电极板中心夹着介电体。
村田贴片电容

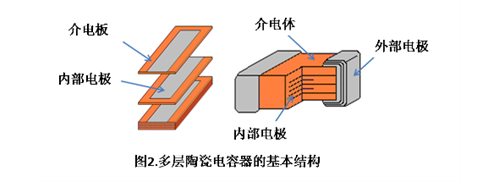

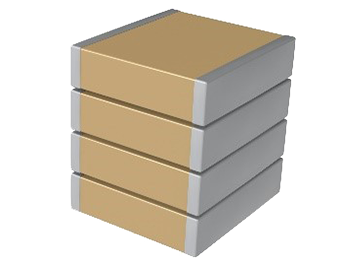

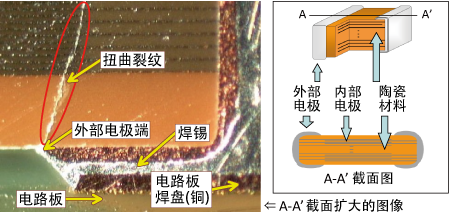

村田贴片电容器的性能指标也取决于可以储存电荷的多少。村田多层陶瓷电容器为了可以储存更多的电量，经过图1中结构的多重层叠得以实现。图2是其根本构造。
村田贴片电容

<村田多层陶瓷电容器的制作方法>

备好介电体原料后，将其与各种溶剂等混合粉碎，构成泥状焊料。将其做成薄贴片后，再经过如下说明的8道工序-就可以制成贴片多层陶瓷电容器。

<村田贴片多层陶瓷电容器的加工工序>

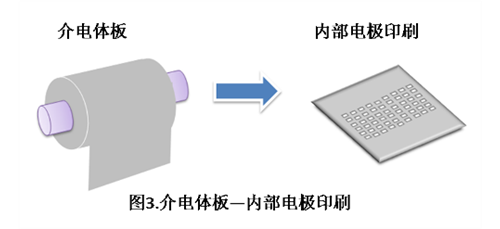

1.介电体板的内部电极印刷
对卷状介电体板涂敷金属焊料，以作为内部电极。
近年来多层陶瓷电容器以Ni内部电极为主。所以将对介电体板涂敷Ni焊料。

村田贴片电容

2.层叠介电体板
对介电体板涂敷内部电极焊料后将其层叠。

3.冲压工序
对层叠板施加压力，压合成一体。在此之前的工序为了避免异物的混入，全部都无尘作业。

村田贴片电容

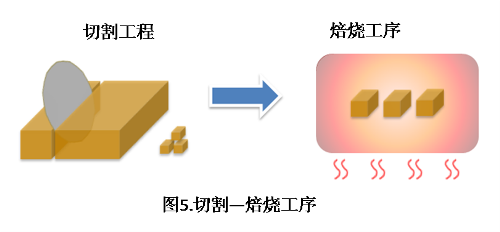

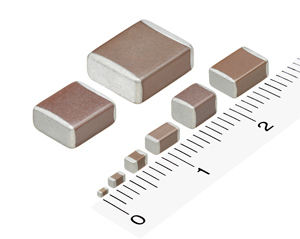

4.切割工序
将层叠的介电体料块切割成1.0mm×0.5mm或1.6mm×0.8mm等规定的尺度。

5.焙烧工序
用1000度～1300度左右的温度对切割后的料片进行焙烧。经过焙烧陶瓷和内部电极将成为一体。

村田贴片电容

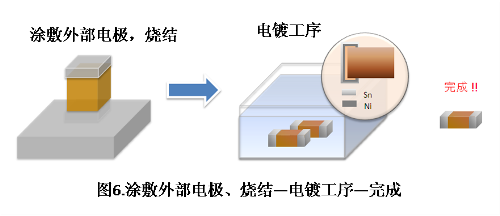

6.涂敷外部电极、烧制
在完结烧制的片料两头涂敷金属焊料，以作为外部电极。如果是Ni内部电极，将涂敷Cu焊料、然后用800度左右的温度进行烧结。

7.电镀工序
完结外部电极的烧制后，还要在其表面镀一层Ni及Sn。一般采用电解电镀方法，镀Ni是为了提升信赖性，镀Sn是为了易于贴装。贴片电容在这道工序就已经完结。

村田贴片电容

8.丈量、包装工序（弥补）

反复确认最后完结的贴片电容器是否具备应有的电气特性，进行料卷包装后即可出货。



近年来随着多层陶瓷电容器的小型化、大容量化，各道工序也进行着种种改进，例如介电体的高度薄层化、提升叠层精度等。
